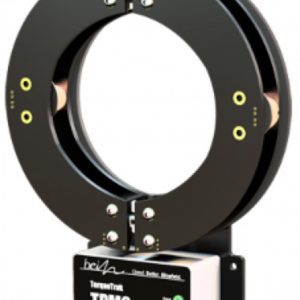

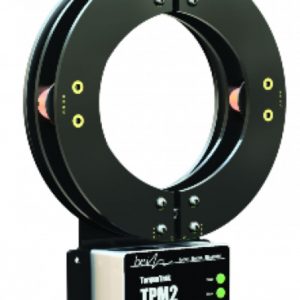

Torque Trak TPM2
TorqueTrak Torque and Power Monitoring System (série TPM2) é um instrumento de precisão robusto projetado para medir torque e/ou potência em eixos rotativos em tempo real usando sensores precisos de extensômetro.

O TPM2 é projetado para caber em eixos de até 0,75 ″ (19 mm) e até 48 ″ (1220 mm) de diâmetro. A desmontagem da máquina não é necessária.

0,1% de precisão de instrumentação

Várias saídas disponíveis:

  • RS485 Modbus RTU
  • Analógico (+/- 5V, 0-5V, + / -10V, 0-10V)
  • Protocolo de alta frequência RS422

Calibração Única (Nenhuma recalibração necessária)
Durável – classificação IP67, vibração testada para MIL-STD-167-1A, choque testado para MIL-STD-810H
Alta RPM / classificação de força g centrífuga (por exemplo 6900 RPM a 191 mm / 7,5 ″)
Adapta-se a pequenos eixos
91 mm / 3,6 ″ de espaço mínimo do eixo
Diâmetro mínimo do eixo de 19 mm / 0,75 ″

RECURSOS E BENEFÍCIOS

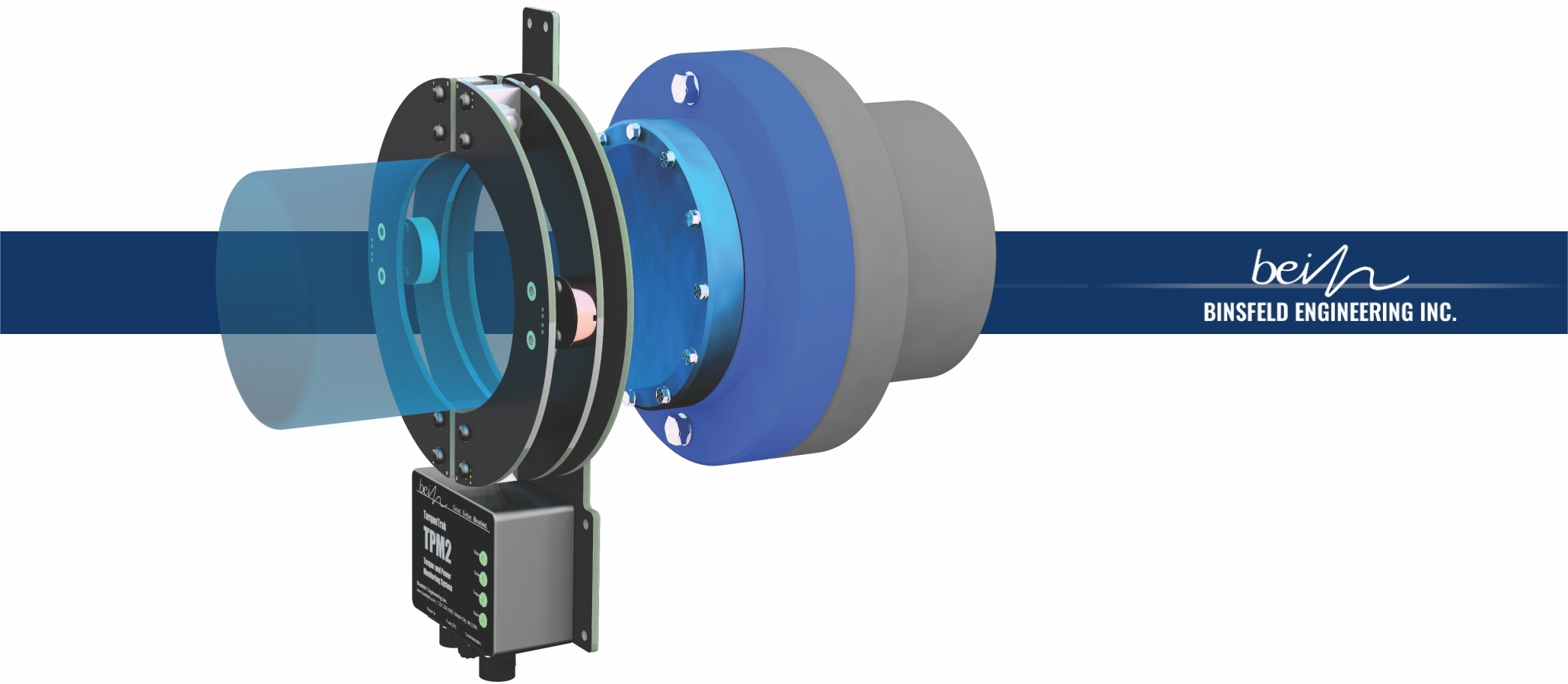

Fácil instalação – o colar giratório e o anel estacionário são divididos e aparafusados ​​em torno do eixo. Nenhuma montagem da máquina ou modificação do eixo é necessária.

Construção robusta – Hardware e eletrônicos robustos, desenvolvidos para ambientes exigentes.

Operação confiável – Potência indutiva e transferência de dados com folga generosa entre as partes fixas e rotativas. Sem superfícies de desgaste.

Indicadores de status do sistema – confirme a operação adequada rapidamente. Solução de problemas de agilidade.

Colar Fácil – O Colar Giratório é projetado para acomodar pequenas variações no diâmetro do eixo e grampos no eixo usando ferramentas padrão.

Comunicações mais fáceis – Interfaces de link de comunicação bidirecional de alta velocidade com PC ou PLC. Taxa de amostragem selecionável pelo usuário de até 4800 amostras / segundo.

Suporte ao produto – respaldado pelo excelente atendimento ao cliente da BEI, antes e depois da venda.

ENTRADA DE FONTE DE ALIMENTAÇÃO:

10 – 30 VCC a 10 W (nom), 15 W (máx.)

SENSOR DE TORQUE

ENTRADA DO SENSOR DE TORQUE:

Ponte do extensômetro, 350 ohms (std), 120 ohms (min)
Faixa de entrada: selecionável pelo usuário de 0,025 a 32 mV / V
Calibração Shunt: 2 selecionáveis ​​pelo usuário: 1 mV / V e 0,2 mV / V (ponte de 350 ohm)

RESOLUÇÃO DO SENSOR DE TORQUE:

15 bits (32.768 pontos)
