São fabricados com dentes triplamente abaulados, resultando em vida últil superior, pois a tensão é deslocada para o centro dos dentes durante a transmissão.
Acomodam desalinhamentos radiais e angulares, protegendo os equipamentos.
São fabricados de acordo com a norma AGMA 9008 BOO (revisão da 516.01), possuindo intercambialidade com acoplamentos que seguem esse padrão.

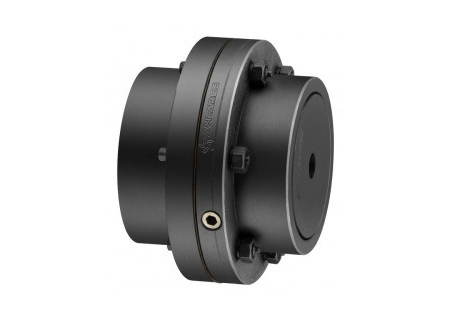

![acoplamento de engrenagens ags - antares - i9tech](https://www.i9tech.com.br/wp-content/uploads/2022/05/acoplamento-de-engrenagens-ags-antares-i9tech.png)
Configurações
Podem ser fabricados com simples engrenamento (AGS), duplo engrenamento (AGD) ou dois cubos rígidos. Consulte versões especiais.
Modelo |
Torque Nominal Nm |
Rotação Máxima rpm |
Furação Mínima -Cubo Flexível mm |
Furação Mínima – Cubo Rígido mm |
Furação Máxima – Cubo Flexível mm |
Furação Máxima – Cubo Rígido mm |
D5 |
L |
C |
øD |
øF |
øF1 |
J |
H |
M |
G |
Cubo Rígido Massa kg |
Cubo Rígido Momento de Cubo Inércia kgm² |
AGS 10 |
1300 |
8000 |
14 |
18 |
52 |
60 |
116 |
87 |
43 |
69 |
84 |
84 |
39 |
40 |
51 |
4 |
4,5 |
0,006 |
AGS 15 |
2900 |
6500 |
22 |
26 |
65 |
80 |
152 |
101 |
50 |
86 |
105 |
107 |
48 |
47 |
61 |
4 |
9,5 |
0,020 |
AGS 20 |
5100 |
5600 |
27 |
30 |
80 |
90 |
178 |
125 |
62 |
105 |
127 |
130 |
60 |
59 |
76 |
4 |
15,5 |
0,044 |
AGS 25 |
10000 |
5000 |
32 |
37 |
98 |
110 |
213 |
156 |
77 |
131 |
155 |
157 |
72 |
74 |
92 |
5 |
27,5 |
0,111 |
AGS 30 |
16000 |
4400 |
42 |
44 |
115 |
130 |
240 |
184 |
91 |
152 |
181 |
182 |
84 |
88 |
106 |
5 |
41,5 |
0,21 |
AGS 35 |
22100 |
3900 |
47 |
52 |
135 |
150 |
279 |
215 |
107 |
178 |
211 |
212 |
98 |
102 |
130 |
6 |
67 |
0,477 |
AGS 40 |
32100 |
3600 |
47 |
52 |
160 |
180 |
318 |
245 |
121 |
210 |
246 |
250 |
111 |
116 |
145 |
8 |
100 |
0,92 |
AGS 45 |
45100 |
3200 |
52 |
57 |
180 |
200 |
346 |
274 |
135 |
235 |
274 |
276 |
123 |
131 |
165 |
8 |
135 |
1,468 |
AGS 50 |
62100 |
2900 |
72 |
77 |
195 |
220 |
389 |
310 |
153 |
254 |
306 |
309 |
141 |
148 |
183 |
9 |
195 |
2,73 |
AGS 55 |
84000 |
2650 |
72 |
77 |
215 |
240 |
425 |
350 |
168 |
279 |
334 |
334 |
158 |
173 |
203 |
9 |
261 |
4,2 |
AGS 60 |
115100 |
2450 |
77 |
82 |
235 |
260 |
457 |
384 |
188 |
305 |
366 |
366 |
169 |
185 |
228 |
10 |
316 |
5,7 |
AGS 70 |
174100 |
2150 |
92 |
102 |
280 |
300 |
527 |
452 |
221 |
356 |
425 |
425 |
196 |
218 |
266 |
13 |
500 |
12,05 |
